W naszej ofercie znajdują tranzystory mocy IGBT oraz MOSFET
Znajdują zastosowanie m.in. w:
- spawarkach inwertorowych
- płytach indukcyjnych
- falownikach np. bieżniach elektrycznych, modułach sprzętu AGD
- inwertorach fotowoltaicznych
- płytach indukcyjnych
- falownikach np. bieżniach elektrycznych, modułach sprzętu AGD
- inwertorach fotowoltaicznych

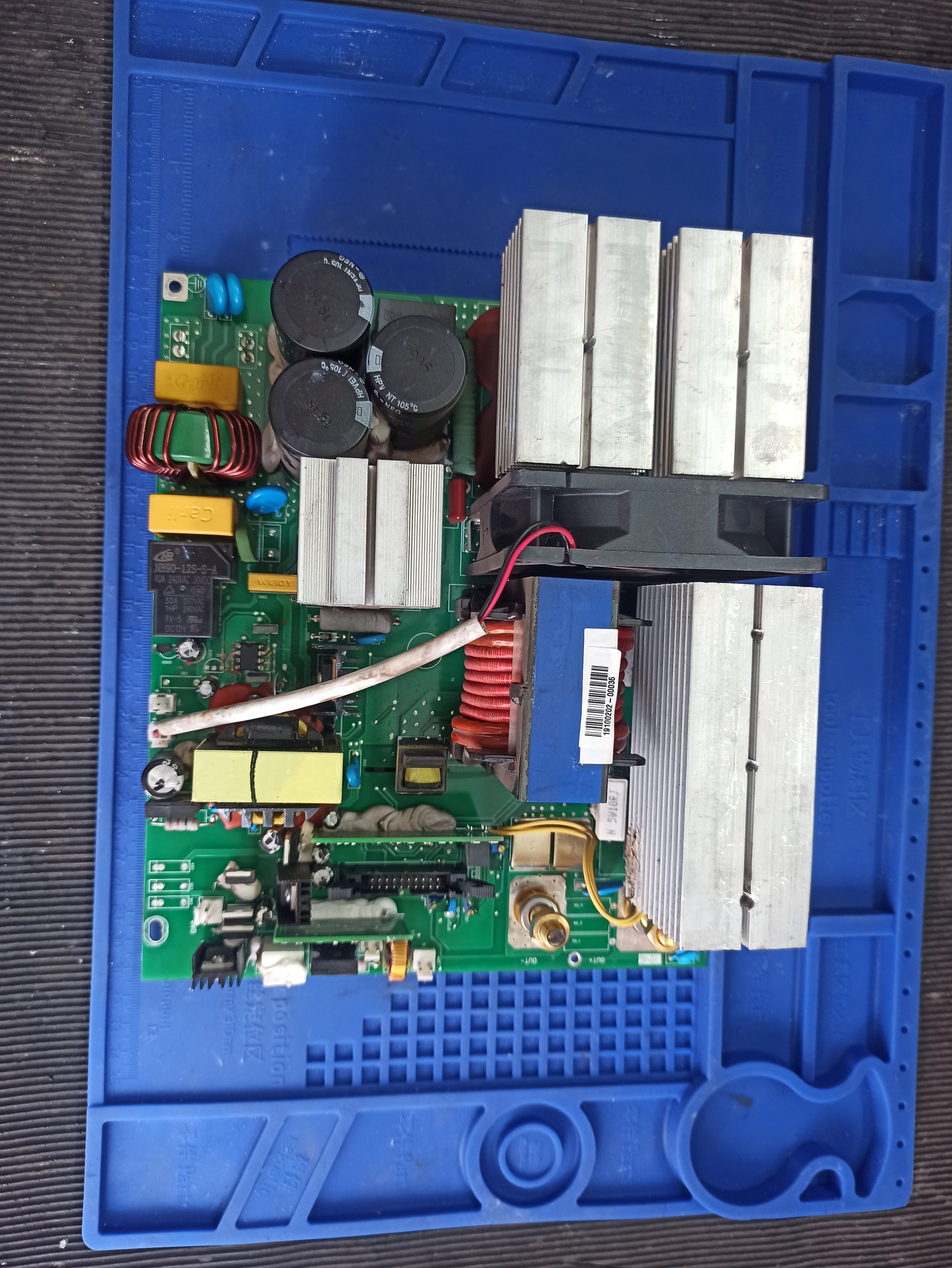

Gdy urządzeniu np. spawarce uszkodzony jest tranzystorowy blok mocy warto ustalić powód awarii.
Może być ich kilka np:
Może być ich kilka np:
- przeciążeniu urządzenia przez niedostosowanie użytkownika do cyklu pracy maszyny

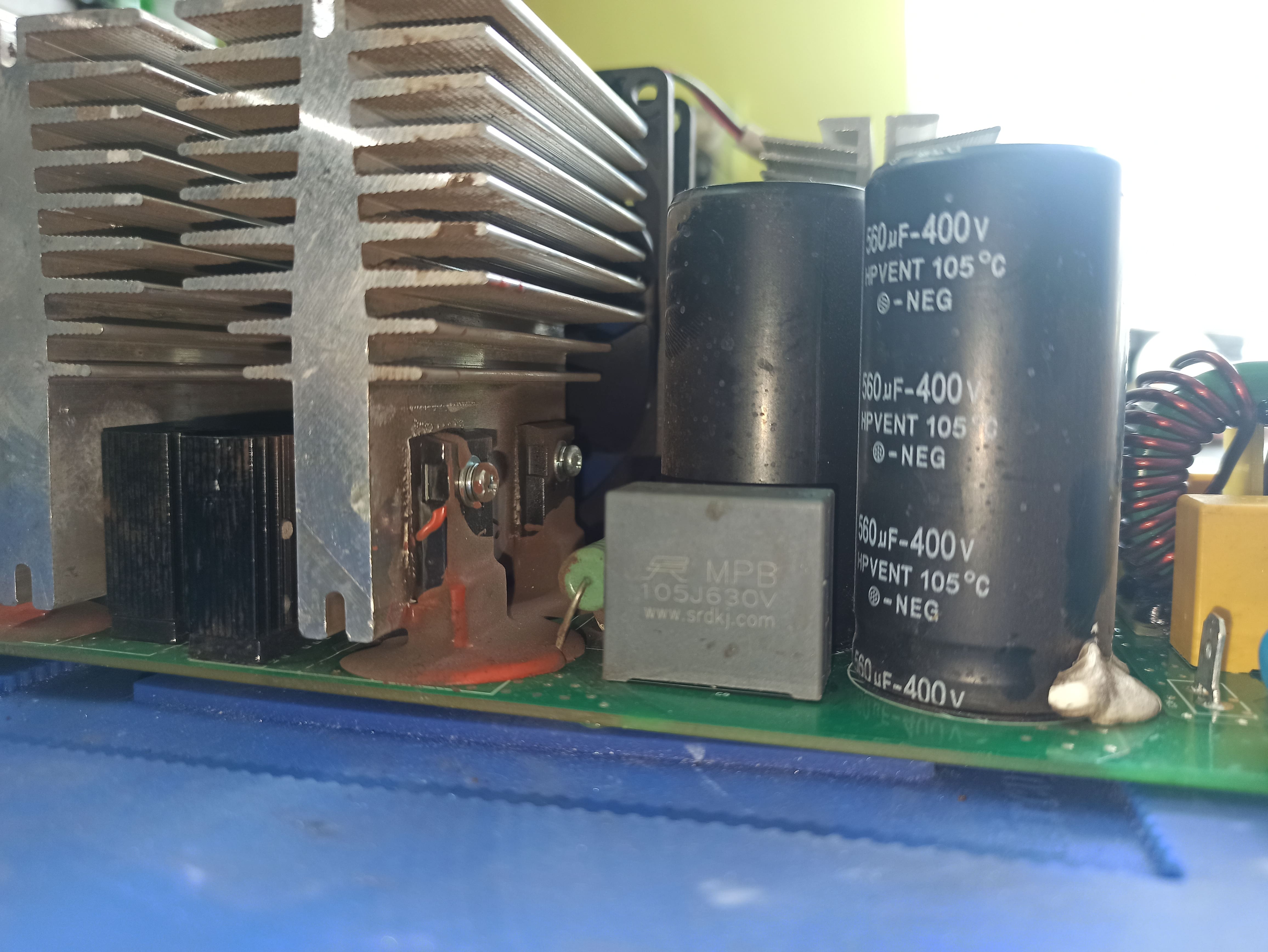

- zabrudzenie radiatorów tranzystorów kurzem lub opiłkami
- zwarcie w obwodzie sterowania tranzystorami na skutek opiłków metalu
- zbyt wysokie napięcia zasilania urządzenia
- zwarcie prostownika po wtórnej stronie przetwornicy
- uszkodzenie elementów RC gaszących przepięcia na elektrodach tranzystorów
- wadliwe sterowania sygnału PWM z układu kontroli prądu spawania
- zabrudzenie radiatorów tranzystorów kurzem lub opiłkami
- zwarcie w obwodzie sterowania tranzystorami na skutek opiłków metalu
- zbyt wysokie napięcia zasilania urządzenia
- zwarcie prostownika po wtórnej stronie przetwornicy
- uszkodzenie elementów RC gaszących przepięcia na elektrodach tranzystorów
- wadliwe sterowania sygnału PWM z układu kontroli prądu spawania
Po wylutowaniu uszkodzonych elementów należy oscyloskopem sprawdzić przebiegi sygnału PWM czy są prostokątne oraz czy mają taką samą amplitudę na każdym kanale.
Warto jest również zasymulować obciążenie na przekładnikach prądowych aby upewnić się czy sygnał PWM zmienia szerokość impulsu pod wpływem obciążenia.
Gdy już przystępujemy do montażu nowych tranzystorów należy zwrócić uwagę na:
- pochodzenia części na rynku jest dużo dostawców, którzy oferują tranzystory w bardzo niskich cenach, ale z naszego doświadczenia ( naprawiliśmy setki bloków mocy ) takie tranzystory mogą się uszkodzić zaraz po włączeniu urządzenia do prądu lub zaraz po obciążeniu. W takiej sytuacji może wystąpić dylemat, że zrobiliśmy coś nie tak podczas naprawy, ale niestety w większości takich przypadków to powód tzn. malowanek części elektronicznych
- napięcie maksymalne między kolektor-emiter lub dren-źródło
- prąd kolektora lub drenu, ten parametr podawany jest przez producentów najczęściej w temperaturze 25°C i 100°C. Dla temperatury 25°C wynosi on np. 64A , a dla 100°C 40A , sprzedawcy często aby zachwalić dany tranzystor podają ten wyższy prąd, ale gdy urządzenie się nagrzewa niestety ta wartość maleje
- moc tranzystora tutaj sytuacja taka sama jak w przypadku prądu
Warto jest również zasymulować obciążenie na przekładnikach prądowych aby upewnić się czy sygnał PWM zmienia szerokość impulsu pod wpływem obciążenia.
Gdy już przystępujemy do montażu nowych tranzystorów należy zwrócić uwagę na:
- pochodzenia części na rynku jest dużo dostawców, którzy oferują tranzystory w bardzo niskich cenach, ale z naszego doświadczenia ( naprawiliśmy setki bloków mocy ) takie tranzystory mogą się uszkodzić zaraz po włączeniu urządzenia do prądu lub zaraz po obciążeniu. W takiej sytuacji może wystąpić dylemat, że zrobiliśmy coś nie tak podczas naprawy, ale niestety w większości takich przypadków to powód tzn. malowanek części elektronicznych
- napięcie maksymalne między kolektor-emiter lub dren-źródło
- prąd kolektora lub drenu, ten parametr podawany jest przez producentów najczęściej w temperaturze 25°C i 100°C. Dla temperatury 25°C wynosi on np. 64A , a dla 100°C 40A , sprzedawcy często aby zachwalić dany tranzystor podają ten wyższy prąd, ale gdy urządzenie się nagrzewa niestety ta wartość maleje
- moc tranzystora tutaj sytuacja taka sama jak w przypadku prądu
