Jak ograniczyć prąd podświetlenia LED w TV TCL 50C715 (Zasilacz 40-L171H4-PWA1CG)
Fabrycznie usytuowane podświetlenie LED w nowoczesnych telewizorach bardzo często pracuje na skraju swoich możliwości prądowych. Skutkuje to szybkim przegrzewaniem się diod i ich przedwczesną awarią. W dzisiejszym poradniku krok po kroku pokażę, jak w prosty sposób ograniczyć prąd w obwodzie listew LED w telewizorze TCL 50C715 z zasilaczem 40-L171H4-PWA1CG.
Modyfikacja ta jest szczególnie zalecana zarówno zapobiegawczo, jak i obowiązkowo po każdej wymianie listew podświetlenia na nowe.
Dlaczego warto wykonać modyfikację?
-
Znacznie dłuższa żywotność diod LED: Ograniczenie prądu redukuje temperaturę pracy podświetlenia, co chroni je przed ponownym przepaleniem.
-
Mniejsze zużycie energii: Telewizor pobiera zauważalnie mniej prądu z sieci.
-
Ochrona wzroku: Obraz staje się bardziej naturalny i mniej męczący dla oczu, zwłaszcza podczas wieczornego oglądania w zaciemnionym pokoju.
Instrukcja krok po kroku
-
Demontaż zasilacza: Bezpiecznie odłącz telewizor od sieci zasilającej, zdejmij tylną obudowę i odkręć moduł zasilacza oznaczony kodem 40-L171H4-PWA1CG.
-
Lokalizacja rezystorów: Obróć płytę zasilacza na stronę druku (SMD) i zlokalizuj układ sterowania podświetleniem.
-
Modyfikacja obwodu: Aby zmniejszyć prąd płynący przez listwy LED, należy wylutować dwa rezystory SMD: R625 oraz R628.

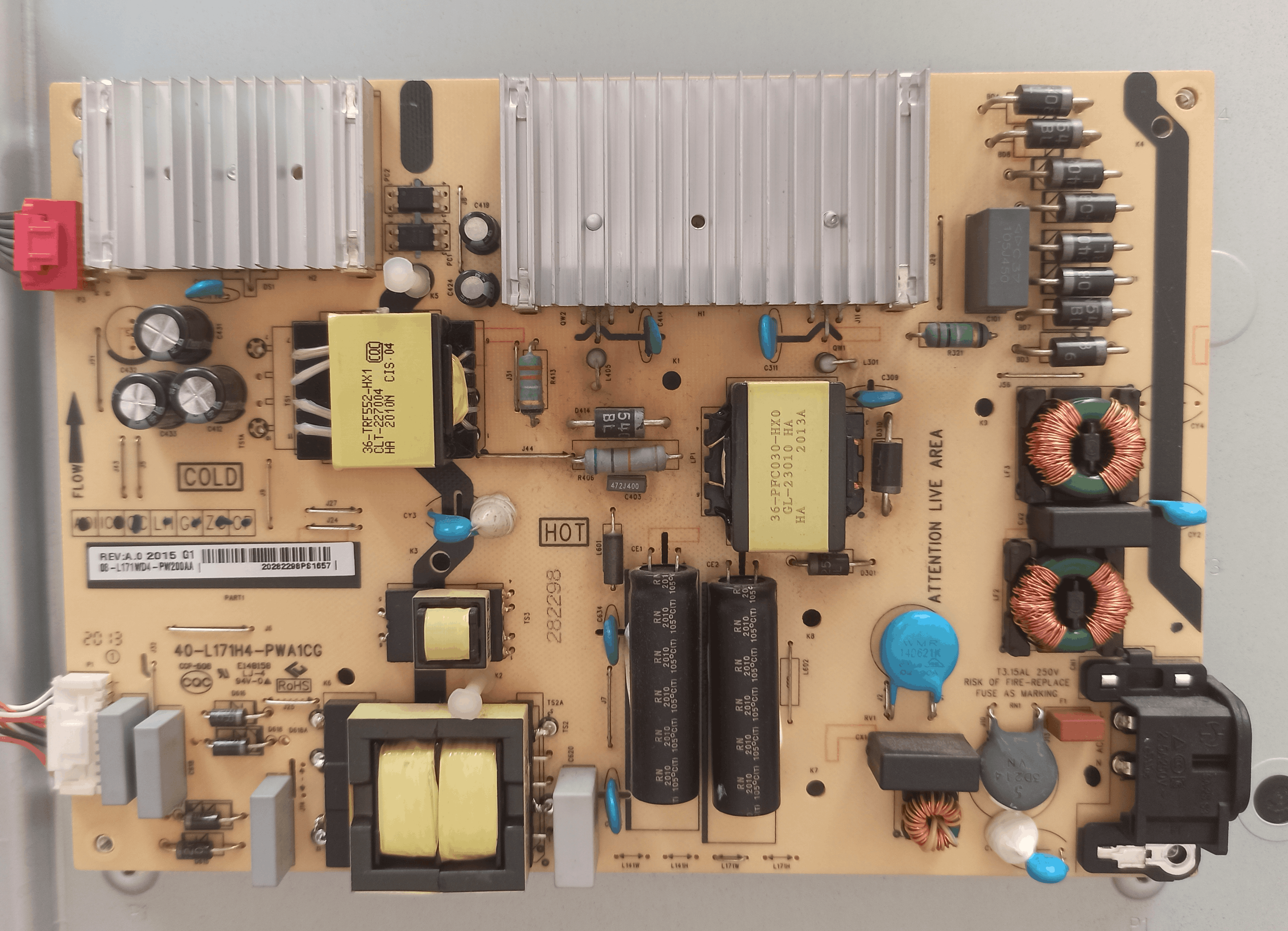

Lokalizacja rezystorów R625 oraz R628 w sekcji pomiarowej prądu podświetlenia.
Podsumowanie
Po wylutowaniu rezystorów R625 i R628 montujemy moduł zasilacza z powrotem w telewizorze. Różnica w jasności maksymalnej jest dla ludzkiego oka praktycznie niezauważalna, natomiast spadek obciążenia cieplnego diod gwarantuje stabilną i bezawaryjną pracę matrycy przez długi czas.
