Objawy usterki
Telewizor po włączeniu zachowuje się następująco:
-
Podświetlenie matrycy mignie tylko na ułamek sekundy, po czym całkowicie gaśnie.
-
Treść obrazu jest nadal widoczna po podświetleniu ekranu z zewnątrz (np. latarką).
-
Dźwięk działa w pełni prawidłowo, TV reaguje na pilota.
Pierwszym skojarzeniem przy tego typu objawach jest zazwyczaj uszkodzenie samych listew LED w matrycy. W przypadku modelu TCL 55C635 wina bardzo często leży jednak po stronie zasilacza, a sama naprawa jest znacznie prostsza i nie wymaga rozbierania matrycy!
Przyczyna usterki: Dioda MBR3200
Głównym winowajcą tej awarii jest zwarta dioda prostownicza Schottky MBR3200 w torze zasilania LED.

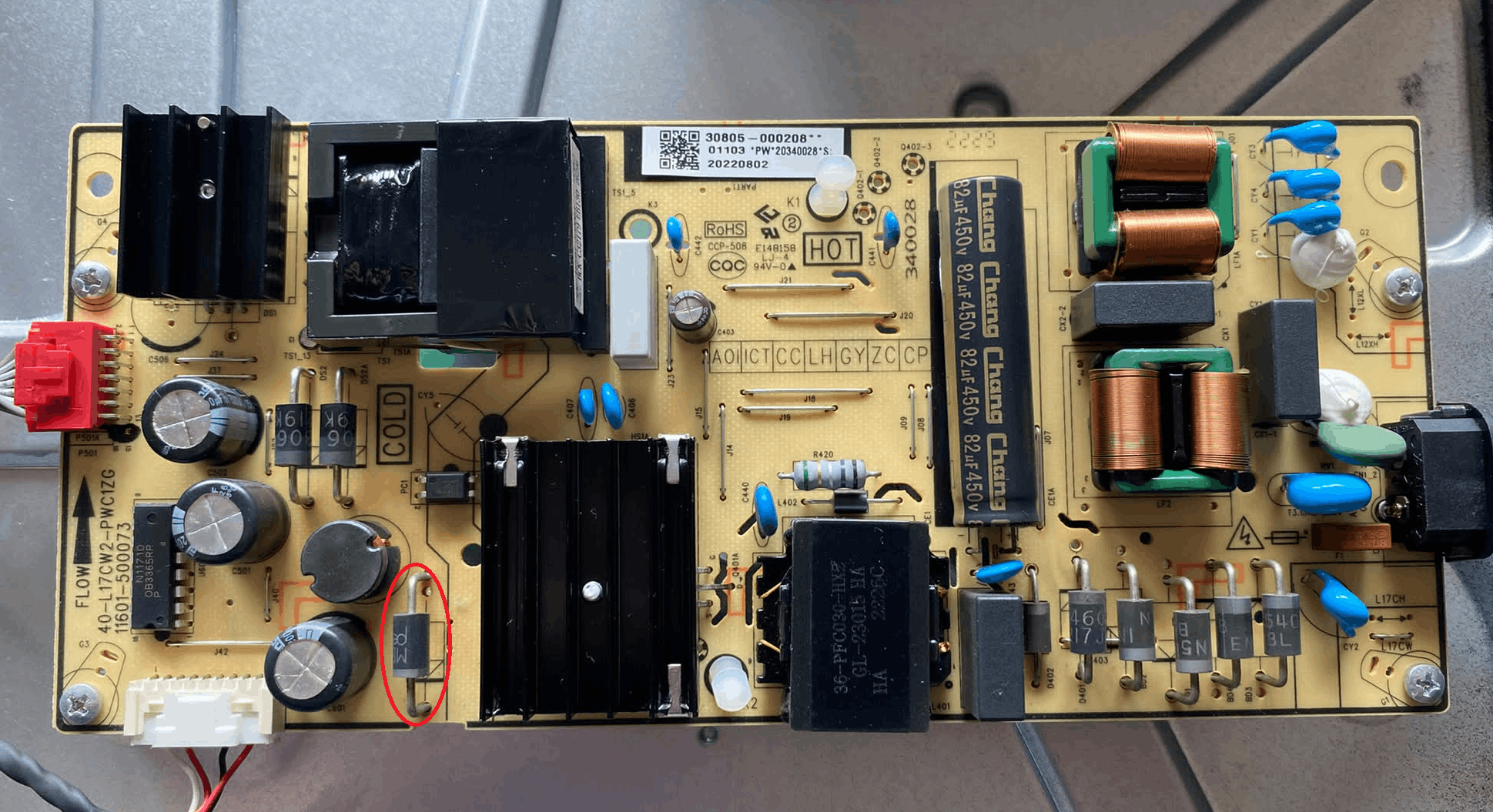

Lokalizacja uszkodzonej diody MBR3200 na płycie zasilacza (zaznaczona czerwonym owalem).
Jak naprawić płycie zasilacza?
-
Weryfikacja: Miernikiem w trybie testu diody sprawdzamy elementy w sekcji zasilania podświetlenia. Dioda MBR3200 wykazuje zwarcie w obu kierunkach.
-
Wymiana: Wylutowujemy uszkodzoną diodę MBR3200.
-
Zamiennik: Jako niezawodny zamiennik świetnie sprawdza się dioda MUR460 (dioda ultraszybka 4A / 600V), która charakteryzuje się wyższymi parametrami i zapobiega ponownemu wystąpieniu tej usterki w przyszłości.
Po wlutowaniu nowej diody podświetlenie w telewizorze wraca do pełnej sprawności, a sprzęt jest gotowy do dalszej eksploatacji!
