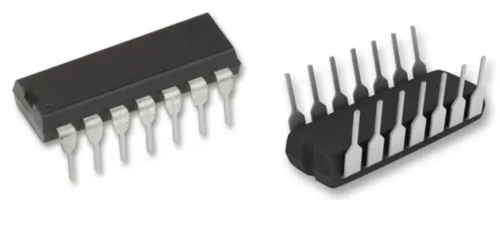

Układ scalony CD40106 DIP14 CD40106BE Schmitt Trigger Inverters

W razie pytań kontakt - tel 784-622-550 lub e-mail: mateusz.elwron@gmail.com

CD40106BE to popularny układ scalony (IC) wchodzi w skład serii układów scalonych CMOS 4000, a konkretnie należy do serii CD40106. Litera „BE” w numerze katalogowym wskazuje typ obudowy, czyli DIP-14 (pakiet podwójny w linii z 14 pinami).

CD40106BE to inwerter szesnastkowy z wejściami wyzwalającymi Schmitta. Zawiera sześć niezależnych inwerterów, z których każdy może konwertować sygnał logiczny z wysokiego na niski lub z niskiego na wysoki. Wejścia wyzwalające Schmitta umożliwiają układowi scalonemu uzyskanie histerezy, co oznacza, że progi przełączania dla przejść z wysokiego na niski i z niskiego na wysoki są różne. Ta funkcja pomaga poprawić odporność na zakłócenia i stabilność sygnału, dzięki czemu układ scalony nadaje się do różnych zastosowań cyfrowych i analogowych.

Kluczowe cechy CD40106BE:

✅ Hex Inverter: Układ scalony zawiera sześć inwerterów, każdy z jednym wejściem i jednym wyjściem, zdolnych do wykonywania operacji NOT na sygnale wejściowym.

✅ Wejścia wyzwalające Schmitta: Wejścia wyzwalające Schmitta zapewniają histerezę, dzięki czemu układ scalony jest mniej wrażliwy na szumy i zapewnia bardziej niezawodną reakcję na zmienne napięcia wejściowe.

✅ Szeroki zakres napięcia roboczego: CD40106BE działa w szerokim zakresie napięcia zasilania, zwykle od 3 V do 18 V.

✅ Pakiet DIP-14: Pakiet „DIP-14” to pakiet z 14 stykami z otworami przelotowymi, który umożliwia łatwy montaż na płytce drukowanej (płytce drukowanej) i nadaje się do prototypowania i stosowania na płytkach prototypowych.

Zastosowania CD40106BE obejmują generatory przebiegów, obwody oscylatora, obwody kondycjonowania sygnału i implementacje logiki cyfrowej. Może być również używany do łączenia i przetwarzania sygnałów w różnych projektach elektronicznych.

Faktura VAT lub paragon, wysyłka kurierem.
