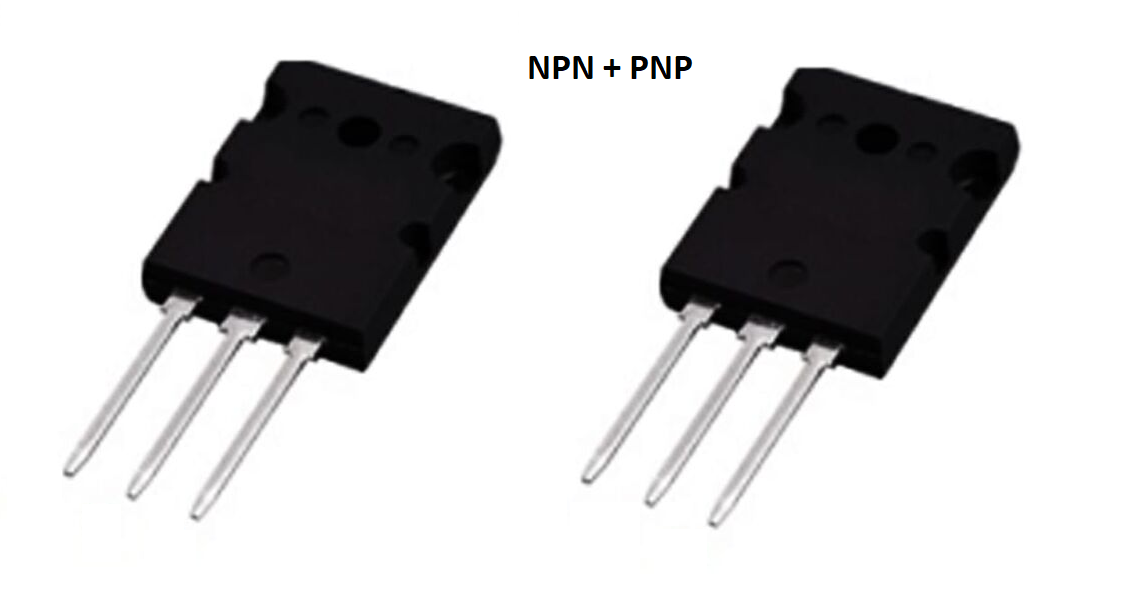

Tranzystor bipolarny PNP 2SA1943 NPN 2SC5200 15A 230V 150W 30MHz TO264 TO-3PL THT ( para ) orginał

2SA1943 2SC5200 to popularne tranzystory bipolarne mocy (BJT) typu PNP, które są często używane w aplikacjach audio, szczególnie we wzmacniaczach mocy. Są znane ze swojej wysokiej wydajności i zdolności do obsługi dużych prądów oraz napięć. Oto szczegółowe informacje na temat tych tranzystorów:

Kluczowe cechy i specyfikacje 2SA1943:

1. Typ: Tranzystor bipolarny PNP mocy.

2. Obudowa: TO-3P, TO264 co zapewnia dobrą wydajność termiczną i łatwość montażu na radiatorach w celu odprowadzania ciepła.

3. Maksymalne parametry pracy:

   • Napięcie kolektor-emiter (Vceo): -230V
   • Napięcie kolektor-baza (Vcbo): -230V
   • Napięcie emiter-baza (Vebo): -5V
   • Prąd kolektora (Ic): -15A
   • Moc strat (Pc): 150W

4. Wzmocnienie prądowe (hFE): Typowo 55 do 160 przy Ic = 8A, Vce = 5V.

5. Charakterystyki dynamiczne:

   • Pasmo przenoszenia (fT): Typowo 30 MHz, co pozwala na dobre właściwości przełączania i wysoką częstotliwość pracy.

6. Temperatura pracy: Maksymalna temperatura złącza wynosi 150°C.

Kluczowe cechy i specyfikacje 2SC5200

1. Typ: Tranzystor bipolarny NPN mocy.

2. Obudowa: TO-3P, TO264 co zapewnia dobrą wydajność termiczną i łatwość montażu na radiatorach w celu odprowadzania ciepła.

3. Maksymalne parametry pracy:

   • Napięcie kolektor-emiter (Vceo): 230V
   • Napięcie kolektor-baza (Vcbo): 230V
   • Napięcie emiter-baza (Vebo): 5V
   • Prąd kolektora (Ic): 15A
   • Moc strat (Pc): 150W

4. Wzmocnienie prądowe (hFE): Typowo 55 do 160 przy Ic = 8A, Vce = 5V.

5. Charakterystyki dynamiczne:

   • Pasmo przenoszenia (fT): Typowo 30 MHz, co pozwala na dobre właściwości przełączania i wysoką częstotliwość pracy.

6. Temperatura pracy: Maksymalna temperatura złącza wynosi 150°C.

Zastosowania:

1. Wzmacniacze mocy audio: są często używane jako tranzystory wyjściowe w wysokiej jakości wzmacniaczach audio.
2. Zasilacze impulsowe: Może być używany w zasilaczach impulsowych oraz innych układach zasilających wymagających wysokiej mocy.
3. Aplikacje przemysłowe: Używany w różnych aplikacjach przemysłowych wymagających tranzystorów o wysokiej mocy i dużej wytrzymałości.

Przykłady zastosowania:

• Wzmacniacze audio klasy AB i klasy B: Ze względu na swoją wysoką moc i dobre parametry dynamiczne, znajdują zastosowanie w końcówkach mocy wzmacniaczy audio, zapewniając niski poziom zniekształceń i wysoką jakość dźwięku.
• Przełączniki mocy: Może być stosowany jako element przełączający w różnych układach elektronicznych, gdzie wymagane są wysokie prądy i napięcia.
