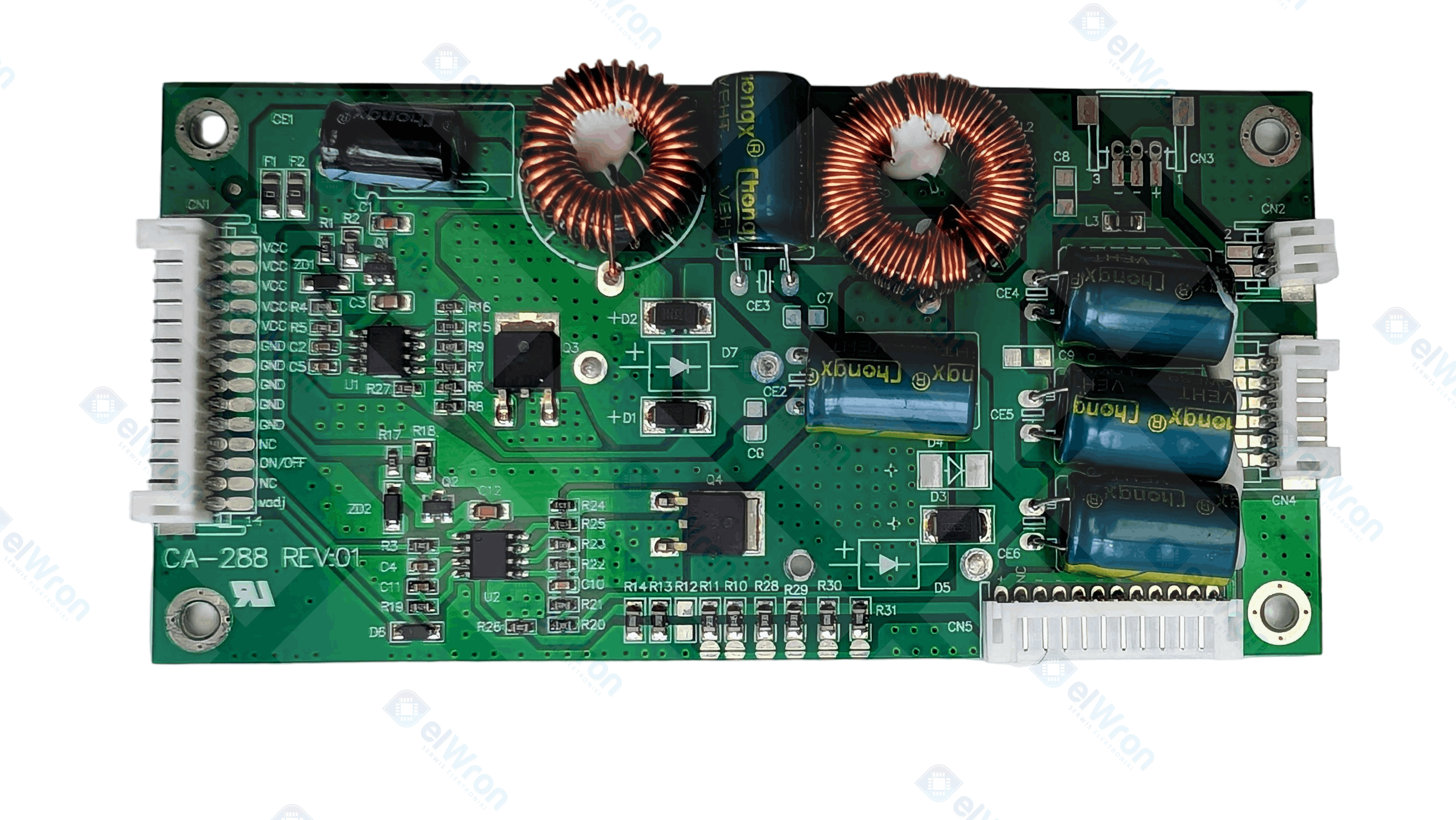

Mini moduł przetowrnica napięcia CA-288 led driver moduł zastępczy do zasilania listew LED 26" do 55" napięcie wyjściowe 60-165V
Opis
Parametry produktu:
✅ Model modułu: CA-288
✅ Wymiary: 120mm x 59mm
✅ Napięcie zasilania: od 19V do 45V
✅ Napięcie wyjściowe na listwy LED: od 60V do 165V
listwy LED w urządzeniu nie mogą być zasilanie napięciem niższym niż 60V, oraz wyższym niż 165V
✅ Opis pinów:
- VCC ( + zasilanie modułu )
- GND ( - zasilanie modułu )
- NC pin wolny
- ON/OFF ( pin sterujący pracą modułu , od 0V do 2V OFF, od 2,5V do 5V ON )
- VADJ ( pin służący do regulacji podświetlenia, od 0V do 5V ), sygnał docierający z płyty głównej zazwyczaj jest w postaci PWM ( Pulse Width Modulation )
- LED+ wyjście zasilanie na listwy LED +
- LED - wyjście zasilanie na listwy LED -
✅ Ustalanie prądu listew LED
Zworkami przy rezystorach od R11 do R31 ustalamy prąd pracy, im więcej będzie zrobionych zworek z cyny na punktach przy rezystorach, tym będzie płynął większy prąd na listwy LED
✅ Zastosowanie:
Moduł można zastosować do naprawy TV gdy nie działa LED driver, a części do naprawy są nie osiągalne.
